Mieszarka
Planetarna TPZ
Mieszarki planetarne TPZ zapewniają:
- intensywne i wydajne mieszanie oraz homogenizację materiałów zasypowych w jak najkrótszym czasie
- wysoką zdolność przepustową przy zachowaniu stałej jakości produktu dla różnych receptur
- kompaktowość i łatwość w obsłudze oraz wysoką bezawaryjność pracy
- długi czas użytkowania przy stosunkowo niskiej cenie zakupu i kosztach eksploatacji
- przy zastosowaniu indywidualnego osprzętowienia przetwarzanie różnorakich mas zarobowych dla potrzeb nowoczesnych zakładów produkcyjnych
Mieszarka planetarna – specyfika urządzenia:
Mieszalnik: niewielka wysokość osiągnięta poprzez zastosowanie zewnętrznego urządzenia spustowego; swobodny dostęp do wnętrza mieszarki.
Zwarta, kompaktowa budowa układu napędowego: tylko jeden, wysokiej sprawności silnik napędowy. Mieszarki o wielkości powyżej 750 litrów wyposażone są seryjnie w turbosprzęgło, na życzenie klienta z elektroniczną kontrolą obrotów. Urządzenie spustowe poruszane hydraulicznie za pomocą siłownika obrotowego. Mieszarka wyposażona w pompę ręczną do awaryjnego otwierania. Istnieje możliwość ustawienia klapy spustowej w dowolnej pozycji dla częściowego otwierania spustu, a także możliwość szerokiego otwierania urządzenia spustowego w celu szybkiego opróżniania mieszarki; Chroniący przed zanieczyszczeniami sposób zabudowy wyłączników krańcowych, wyposażonych w czujniki bezdotykowe.
Osłona mieszarki: dużo miejsca dla zasypu; zmienne położenie otworów zasypowych i klap zamykających; klapy zamykające odpowiednio szerokie dla prowadzenia prac serwisowych. Na życzenie klienta klapy zaopatrzone w uszczelnienie przeciwpyłowe oraz kompaktowe szybkie zamki; klapy uchylne dzięki zastosowaniu teleskopów gazowych otwierają się oraz utrzymują pozycję otwartą samoczynnie; elektroniczne wyłączniki krańcowe.

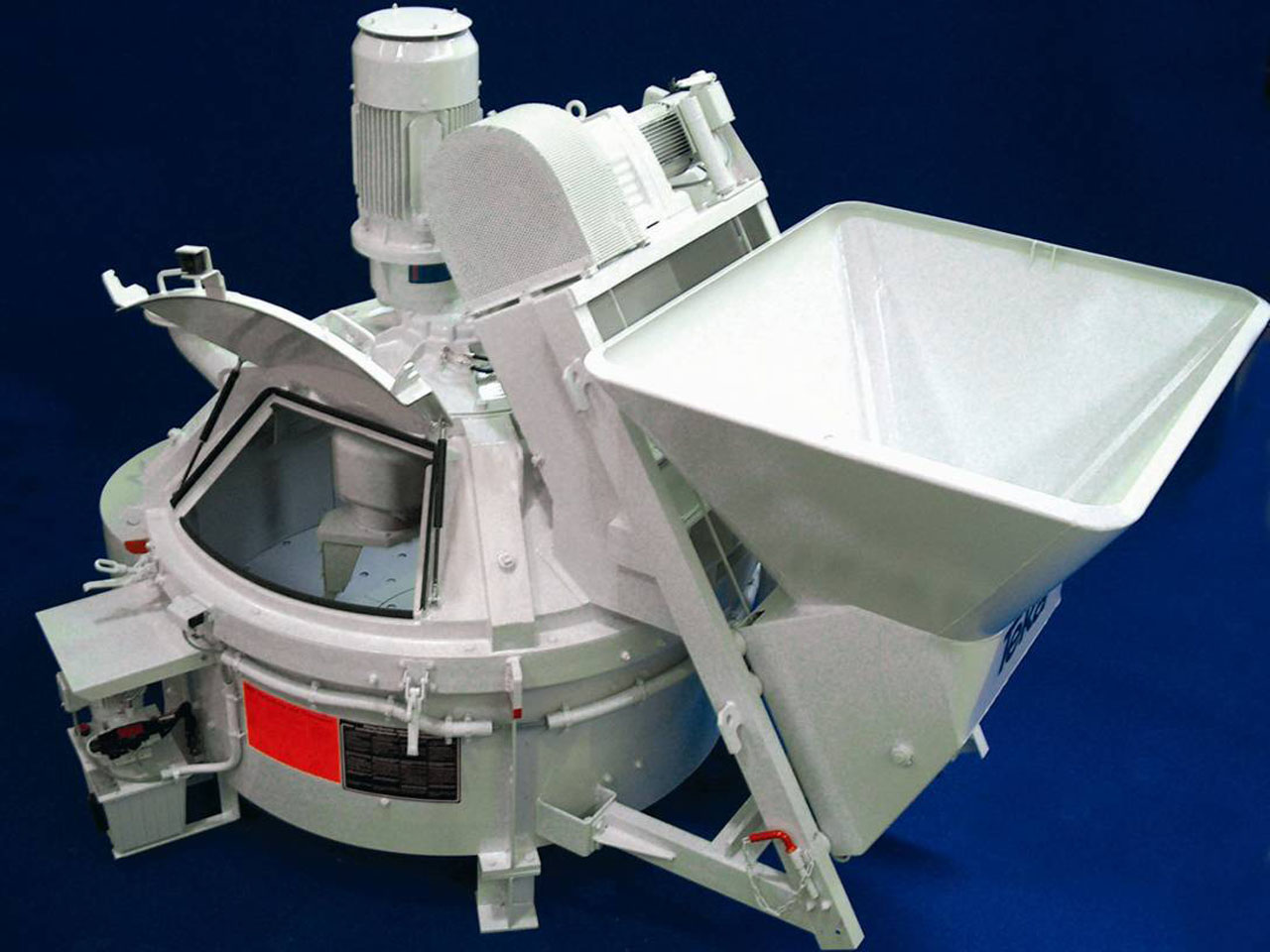

Niskie koszty eksploatacji: wymiana oleju w przekładni jedynie co 2500 godzin pracy; smarowanie centralne (poza obszarem pracy ramion mieszających) dla wszystkich punktów smarowania i uszczelnień; możliwe zastosowanie elektrycznej pompy olejowej. W zależności od koncepcji projektu wytwórni możliwe jest stosowanie wyciągów z koszem zasypowym wywrotnym lub koszem zasypowym o spuście dennym. Zabudowa wyciągów zasypowych może następować bezpośrednio na mieszarce, bądź też można je ustawiać jako osobną jednostkę wraz z torowiskiem dla kątów nachylenia między 45 a 90 stopni.
Mieszarka planetarna – wyposażenie specjalne na indywidualne życzenie klienta:
- miejsce poboru próbki mieszaniny, usytuowane na ścianie zewnętrznej
- sondy pomiaru wilgotnościna ścianie lub podłodze mieszarki
- czyszczenie pod wysokim ciśnieniemza pomocą obrotowych głowic wtryskujących
- naparowanieprzy pomocy poruszanych sprężonym powietrzem dyszy, znajdujących się na ścianie zewnętrznej mieszarki
- odpowietrzanie mieszarki
- wyciągi pochyłew różnych wersjach wykonania, o różnych kątach nachylenia
Mieszarki planetarne – parametry techniczne
Wszystkie parametry odpowiadają współczesnemu stanowi techniki i wiedzy. Możliwe są zmiany w związku z modernizacją i postępem technicznym.
| Typ | TPZ | 250 | 357 | 500 | 750 | 1125 | 1500 | 1875 | 2250 | 3000 | 3750 | 4500 |
| Pojemność mieszarki | Litr | 250 | 375 | 500 | 750 | 1125 | 1500 | 1875 | 2250 | 3000 | 3750 | 4500 |
| Pojemność mieszarki luźnekruszywo | KG | 400 | 600 | 800 | 1200 | 1800 | 2400 | 3000 | 3600 | 4800 | 6000 | 7200 |
| Wydajność produkcyjna twardego betonu c cylku | m3 | 0,17 | 0,25 | 0,33 | 0,5 | 0,75 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 |
| Moc napędowa mieszarki | KW | 7,5 | 11 | 15 | 30 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Moc hydraulicznego spustu | KW | 0,55 | 1,5 | 1,5 | 3,0 | 3,0 | 3,0 | 3,0 | 4,0 | 4,0 | 4,0 | 4,0 |

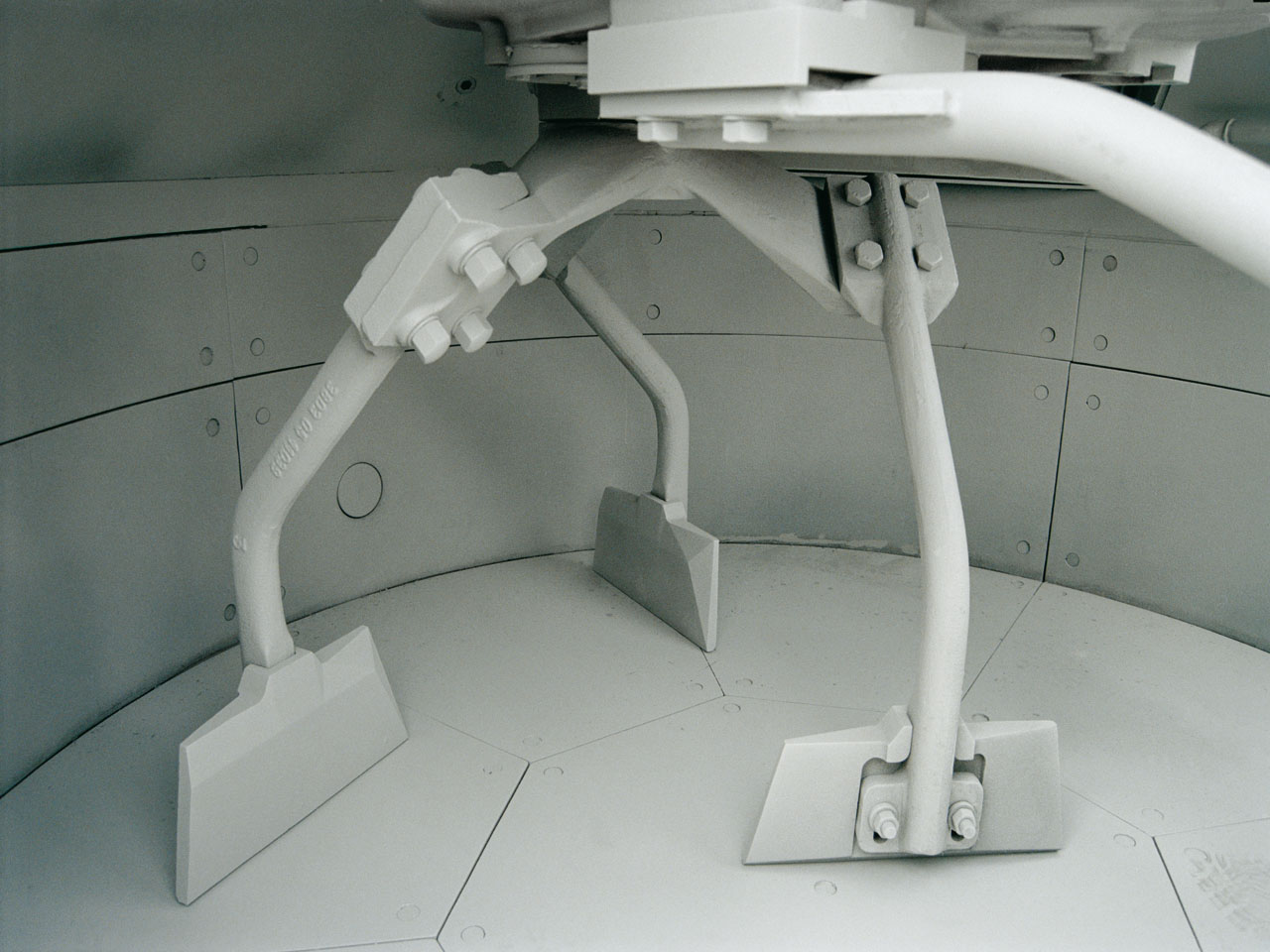

| Gwiazda mieszająca | Szt. | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 i 1 | 3 | 3 |
| Łopatka mieszająca na gwiazdę odpowiednio | Szt. | 2 | 2 | 3 | 3 | 3 | 2 | 3 | 3 | 3 i 2 | 2 | 3 |
| Łopatka zgarniaka/łopatka opróżniająca | Szt. | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/2 | 1/2 | 1/2 |
| Ilość obrotów rotora | UpM | 19 | 14 | 14 | 14 | 14 | 11 | 11 | 11 | 9 | 9 | 9 |
| Ilość obrotów gwiazdy mieszającej | UpM | 47 | 47 | 47 | 43 | 43 | 36 | 36 | 36 | 31 | 31 | 31 |
| Całkowita średnica mieszarki standardowej | Mm | 1220 | 1710 | 1710 | 2225 | 2225 | 2920 | 2920 | 3040 | 3040 | 3410 | 3410 |
| Całkowita wysokość mieszarki standardowej | Mm | 1620 | 2050 | 2100 | 2110 | 2240 | 2600 | 2660 | 2850 | 3100 | 3400 | 3500 |
| Ciężar własny mieszarki standardowej | KG | 1300 | 2500 | 2800 | 3400 | 3700 | 5000 | 5300 | 7400 | 9800 | 11300 | 11500 |
| Wyciąg zasypowy 60 stopni Napełnienie kosza zasypowego | KG | 400 | 550 | 750 | 1100 | 1650 | 2200 | 2700 | 3250 | 4300 | 5400 | 6450 |
| Moc napędowa wyciągu | KW | 3 | 3 | 5,5 | 7,5 | 11 | 15 | 16,5 | 20,5 | 20,5 | na zapytanie | |
| Prędkość kosza zasypowego | m/Sek | 0,33 | 0,33 | 0,33 | 0,4 | 0,4 | 0,4 | 0,36 | 0,4 | 0,36 | ||
| Ciężar własny zasypu | KG | 400 | 550 | 800 | 1400 | 1700 | 2100 | 2200 | 3000 | 4000 | ||
Wybór mieszarki w zależności od produktu
| Produkt mieszany | THZ | THZ mech.wirnik | THZ hydr.wirnik | TPZ | TDZ |
| Materiały ścierne | ● | ● | ● | ||
| Produkty betonowe | ○ | ● | ● | ● | |
| Beton do konstrukcji do montażu | ○ | ● | ● | ● | |
| Emulsja bitumiczna | ● | ● | |||
| Beton włóknisty | ○ | ● | ○ | ||
| Granulaty | ● | ||||
| Gleba /ziemia/ zanieczyszczona /techn.bezp/ | ● | ● | |||
| Mąka kamienna | ○ | ● | |||
| Katalizatory | ● | ● | |||
| Masa ceramiczna | ● | ||||
| Cegła; Elewacyjna płytka ceramiczna | ○ | ○ | ● | ● | |
| Pasza | ○ | ● | ● | ||
| Popiół lotny | ○ | ● | |||
| Beton lekki (pumeks i inne) | ○ | ○● | ● | ● | |
| Masa do wylewek podłogowych | ○ | ● | ● | ||
| Beton jednolity (ziarnistość ≥80) | ● | ||||
| Beton jednolity (ziarnistość ≤80) | ○ | ● | |||
| Proszek metaliczny | ○ | ● | ● | ||
| Beton do elewacji | ○ | ● | ● | ||
| Masa ogniotrwała | ● | ||||
| Beton polimerowy | ● | ||||
| Kurz przemysłowy, nawilżanie | ○ | ● | |||
| Kurz przemysłowy, granulowanie | ● | ||||
| Beton samouszczelniający | ○ | ● | ● | ||
| Topnik spawalniczy | ● | ● | |||
| Cegła silikatowa | ○ | ● | |||
| Mieszanka szklana | ○● | ○ | ● | ○ | |
| Zaprawa budowlana | ○ | ○● | ● | ● | ○ |
| Masa sucha | ● | ● | ● | ||
| Sucha zaprawa | ● | ● | ● | ||
| Beton fabryczny (ziarnistość ≥80) | ● | ||||
| Beton fabryczny (ziarnistość ≤80) | ● | ● | |||
| Nawozy | ○ | ● | ● | ||
| Osad filtracyjny | ○ | ● | ○ | ||
| Mieszanka do formowania, wylewania | ○ | ● | |||
| Produkty chemiczne | ○ | ○ | ● | ● | ● |
| Beton kolorowy | ○ | ○● | ● | ● | ● |
| Szamot | ○ | ● | ● | ● | ● |
| Osad /muł/ szlam z osadnika | ○ | ● | |||
| Suchy tynk | ○ | ● | ● | ● | ● |
| Ceramiczna masa izolacyjna | ● | ||||
| Beton do produkcji cegły | ○● | ● | ● | ● | ● |
